void DemoTinInterLine (HANDLE hLcWnd)
{
HANDLE hDrw, hBlock, hTIN, hLine, hPnt, hPline, hXline;
WCHAR* szFileName = L"C:/Data/TIN/SimpleTIN.lcd";
WCHAR* szTinName = L"The test TIN 2";
int Key, nPnts, i;
double X0, Y0, X1, Y1, X, Y, Z, Z0, Dist, dY, VertScale;
// get drawing and block, linked with CAD window
hDrw = lcPropGetHandle( hLcWnd, LC_PROP_WND_DRW );
// load drawing from a file
lcDrwLoad( hDrw, szFileName, hLcWnd );
hBlock = lcPropGetHandle( hLcWnd, LC_PROP_WND_VIEWBLOCK );
// get TIN with specified name
hTIN = lcBlockGetTIN( hBlock, szTinName );
if (hTIN != 0){
// get intersection line
Key = 123;
hLine = lcBlockGetEntByKey( hBlock, Key );
if (lcEntType( hLine, LC_ENT_LINE ) == TRUE){
X0 = lcPropGetFloat( hLine, LC_PROP_LINE_X0 );
Y0 = lcPropGetFloat( hLine, LC_PROP_LINE_Y0 );
X1 = lcPropGetFloat( hLine, LC_PROP_LINE_X1 );
Y1 = lcPropGetFloat( hLine, LC_PROP_LINE_Y1 );

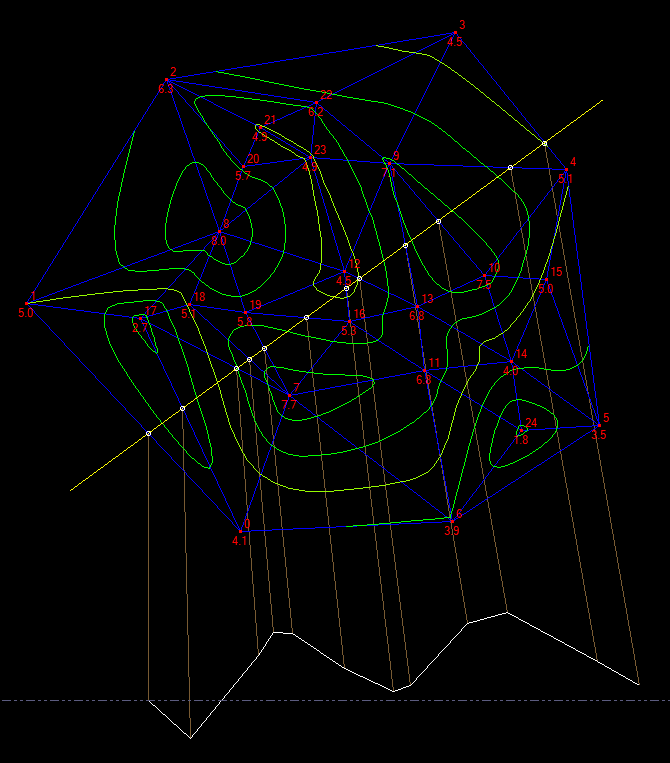

// find intersection points of the line with the TIN
nPnts = lcTIN_InterLine( hTIN, X0, Y0, X1, Y1 );
if (nPnts >= 2){
// add the points into the drawing
// also add a polyline of vertical section
dY = 85.0;
VertScale = 10.0;
hPline = lcBlockAddPolyline( hBlock, 0, false, false );
for (i=0; i<nPnts; ++i){
if (lcTIN_InterGetPoint( hTIN, i, &X, &Y, &Z ) == TRUE){
// hPnt = lcBlockAddPoint( hBlock, X, Y );
hPnt = lcBlockAddPoint2( hBlock, X, Y, LC_POINT_PIXEL|LC_POINT_CIRCLE, -0.5 );
if (hPnt != 0){
lcPropPutFloat( hPnt, LC_PROP_ENT_Z, Z );
if (i == 0){
X0 = X;
Y0 = Y;
Z0 = Z;
Dist = 0.0;
hXline = lcBlockAddXline( hBlock, X0, Y0-dY, 0.0, false );
lcPropPutStr( hXline, LC_PROP_ENT_COLOR, L"92,92,128" );
}else{
Dist = _hypot( X-X0, Y-Y0 );
}
X1 = X0 + Dist;
Y1 = Y0 - dY + ((Z - Z0) * VertScale);
lcPlineAddVer( hPline, 0, X1, Y1 );
// add a line that links intersection points with polyline vertices
hLine = lcBlockAddLine( hBlock, X, Y, X1, Y1 );
lcPropPutStr( hLine, LC_PROP_ENT_COLOR, L"120,90,50" );
lcEntToBottom( hLine );
}
}
}
lcPlineEnd( hPline );
}
// update view
lcWndRedraw( hLcWnd );
}
}
}
