int _tmain (int argc, _TCHAR* argv[])
{
WCHAR szOutFile[256];
HANDLE hDrw;
HANDLE hBlock, hLayer, hPline, hEnt, hText, hTStyle;
double Lef, Bot, Rig, Top;
BOOL bSaved;
WCHAR* szText = NULL;
BOOL bRet;
// Generate the drawing's filename
::GetModuleFileName( ::GetModuleHandle(NULL), szOutFile, 255 );
WCHAR* p = wcsrchr( szOutFile, L'\\' );
if (p){
p[0] = 0;
wcscat( szOutFile, L"\\CreateDrawing.lcd" );
}else{
return 1;
}
lcInitialize( 0, 0, 0 );

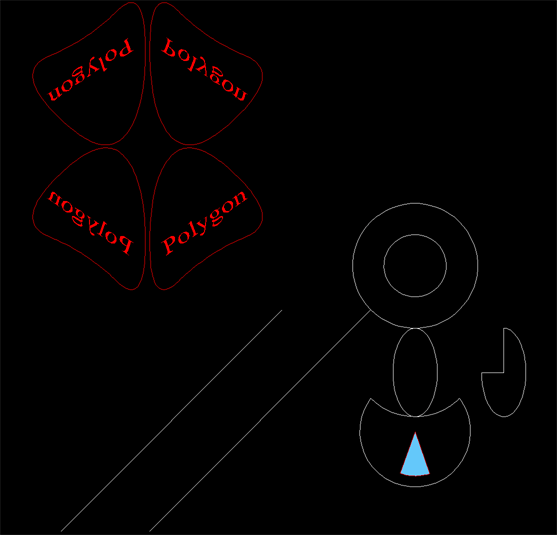

hDrw = lcCreateDrawing();
hBlock = lcDrwGetFirstObject( hDrw, LC_OBJ_BLOCK );
// add lines
lcBlockAddLine( hBlock, 0,0, 50,50 );
lcBlockAddLine( hBlock, 20,0, 70,50 );
// add circles
lcBlockAddCircle( hBlock, 80,60, 14.142, false );
lcBlockAddCircle( hBlock, 80,60, 7.071, false );
//add arcs
lcBlockAddArc( hBlock, 80, 40, 14.142, -45*LC_DEG_TO_RAD, -90*LC_DEG_TO_RAD );
lcBlockAddArc3P( hBlock, 70,30, 80, 10, 90, 30 );
hEnt = lcBlockAddArc( hBlock, 80, 22.5, 10, 250*LC_DEG_TO_RAD, 40*LC_DEG_TO_RAD );
lcPropPutBool( hEnt, LC_PROP_ARC_SECTOR, true );
lcPropPutBool( hEnt, LC_PROP_ENT_SOLIDFILL, true );
lcPropPutStr( hEnt, LC_PROP_ENT_COLOR, L"red" );
lcPropPutStr( hEnt, LC_PROP_ENT_FCOLOR, L"100,200,250" );
// add ellipse
lcBlockAddEllipse( hBlock, 80, 35.858, 5, 10, 0, 0, 0 );
hEnt = lcBlockAddEllipse( hBlock, 100, 35.858, 5, 10, 0, 180*LC_DEG_TO_RAD, 270*LC_DEG_TO_RAD );
lcPropPutBool( hEnt, LC_PROP_ELL_SECTOR, true );
// add new layer and make it active
hLayer = lcDrwAddLayer( hDrw, L"New Layer", L"red", 0, LC_LWEIGHT_DEFAULT );
lcPropPutHandle( hDrw, LC_PROP_DRW_LAYER, hLayer );
// add polyline
hPline = lcBlockAddPolyline( hBlock, LC_PLFIT_QUAD, true, false );
lcPlineAddVer( hPline, 0, 20, 80 );
lcPlineAddVer( hPline, 0, 30, 90 );
lcPlineAddVer( hPline, 0, 50, 70 );
lcPlineAddVer( hPline, 0, 33, 63 );
lcPlineAddVer( hPline, 0, 20, 50 );
lcPlineEnd( hPline );
// add new text style and make it active
hTStyle = lcDrwAddTextStyle( hDrw, L"New Style", L"Times New Roman", true );
lcPropPutHandle( hDrw, LC_PROP_DRW_TEXTSTYLE, hTStyle );
// add text
hText = lcBlockAddText2( hBlock, L"Polygon", 32,70, LC_TA_CENTER, 3, 0, 35*LC_DEG_TO_RAD, 0 );
// copy and mirror the text and the polyline
lcBlockSelectEnt( hBlock, hPline, true );
lcBlockSelectEnt( hBlock, hText, true );
lcBlockSelMirror( hBlock, 19.5, 0, 19.5, 100, true, false );
hEnt = lcBlockGetLastEnt( hBlock );
lcBlockSelectEnt( hBlock, hEnt, true );
hEnt = lcBlockGetPrevEnt( hBlock, hEnt );
lcBlockSelectEnt( hBlock, hEnt, true );
lcBlockSelMirror( hBlock, 0, 87, 100, 87, true, false );
lcBlockUnselect( hBlock );
// calculate extents
lcBlockUpdate( hBlock, true, 0 );
// get extents of model block
Lef = lcPropGetFloat( hBlock, LC_PROP_BLOCK_XMIN );
Bot = lcPropGetFloat( hBlock, LC_PROP_BLOCK_YMIN );
Rig = lcPropGetFloat( hBlock, LC_PROP_BLOCK_XMAX );
Top = lcPropGetFloat( hBlock, LC_PROP_BLOCK_YMAX );
// set visible rect (fit to the extents)
lcBlockSetViewRect2( hBlock, Lef, Bot, Rig, Top );

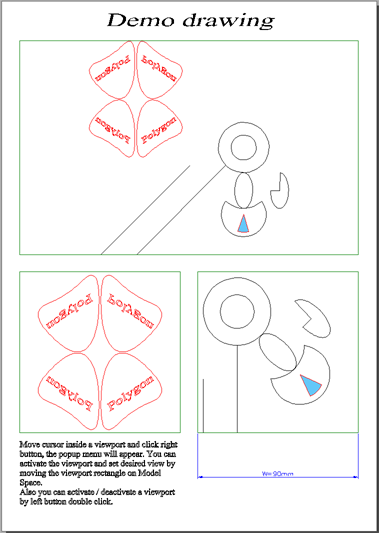

// add paper view
hBlock = lcDrwAddBlockPaper( hDrw, L"", LC_PAPER_A4, LC_PAPER_BOOK, 0, 0 );
// set active layer
hLayer = lcDrwGetObjectByName( hDrw, LC_OBJ_LAYER, L"0" );
lcPropPutHandle( hDrw, LC_PROP_DRW_LAYER, hLayer );
// set default parameters for a text
lcPropPutInt( hTStyle, LC_PROP_TSTYLE_ALIGN, LC_TA_CENTOP );
lcPropPutFloat( hTStyle, LC_PROP_TSTYLE_HEIGHT, 7.0 );
lcPropPutFloat( hTStyle, LC_PROP_TSTYLE_OBLIQUE, 15.0*LC_DEG_TO_RAD );
lcPropPutFloat( hTStyle, LC_PROP_TSTYLE_WSCALE, 1.5 );
// add text
lcBlockAddText( hBlock, L"Demo drawing", 105,290 );
// add some more text
szText = L"Move cursor inside a viewport and click right button, the popup menu "
L"will appear. You can activate the viewport and set desired view by moving "
L"the viewport rectangle on Model Space.\\P"
L"Also you can activate / deactivate a viewport by left button "
L"double click.";
lcBlockAddMText( hBlock, szText, 10, 50, 90, LC_TA_LEFTOP, 0, 3.2, 1 );
// add new layer for viewports and make it active
hLayer = lcDrwAddLayer( hDrw, L"Viewports", L"96", 0, LC_LWEIGHT_DEFAULT );
lcPropPutHandle( hDrw, LC_PROP_DRW_LAYER, hLayer );
// add viewports on the paper view
lcBlockAddViewport( hBlock, 10, 155, 190, 120, 0,0, 0, 0 );
lcBlockAddViewport( hBlock, 10, 55, 90, 90, 19.5, 87, 0.745, 0 );
lcBlockAddViewport( hBlock, 110, 55, 90, 90, 80, 35.858, 0.745, 45*LC_DEG_TO_RAD );
// set active color
lcPropPutStr( hDrw, LC_PROP_DRW_COLOR, L"blue" );
// add dimension
lcBlockAddDimHor( hBlock, 110, 55, 200, 55, 30, L"W=<>mm" );
// calculate extents
lcBlockUpdate( hBlock, true, 0 );
// set active view (that will be dispayed in a window when the drawing will be opened in editor)
lcPropPutHandle( hDrw, LC_PROP_DRW_VISBLOCK, hBlock );
// save the drawing into the file
bSaved = lcDrwSave( hDrw, szOutFile, false, 0 );
// delete drawing object (clear memory)
lcDeleteDrawing( hDrw );
lcUninitialize( false ); // if true - save config
if (bSaved){
wprintf( L"The drawing was saved to\n%s\nPress any key\n", szOutFile );
}else{
wprintf( L"Error of saving file\n%s\nPress any key\n", szOutFile );
}
_getch();
return 0;
}
