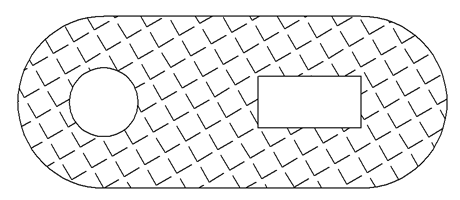

void DemoHatch2 (HANDLE hLcWnd)
{
HANDLE hBlock, hHatch, hEnt;
bool bSolid = false; // if TRUE then solid fill
int Method = 1; // method of creating a hatch entity
double Scale = 5.0; // scale of hatch pattern
double Angle = 30.0 * LC_DEG_TO_RAD; // rotation of hatch pattern
WCHAR* szPattern;
// get a block, linked with CAD window
hBlock = lcPropGetHandle( hLcWnd, LC_PROP_WND_BLOCK );
// create Hatch entity using selected entities as an outline
if (bSolid){
hHatch = lcBlockAddHatch( hBlock, L"", L"", 0.0, 0.0 );
// set filling color
lcPropPutStr( hHatch, LC_PROP_ENT_FCOLOR, L"0,255,255" );
}else{
Scale = 5.0;
Angle = 30.0 * LC_DEG_TO_RAD;
if (Method == 0){
// hatch pattern is defined in *.pat file
szPattern = L"ANGLE";
hHatch = lcBlockAddHatch( hBlock, L"hatches.pat", szPattern, Scale, Angle );
}else{
// hatch pattern is defined by text string
szPattern = L"0, 0,0, 0,.275, .2,-.075\n90, 0,0, 0,.275, .2,-.075";
hHatch = lcBlockAddHatch( hBlock, L"", szPattern, Scale, Angle );
}
}
// the hatch entity has not boundaries, so we have to add it
lcHatchBoundStart( hHatch );
// create outer boundary from lines and arcs
hEnt = lcBlockAddLine( hBlock, 0, 0, 15, 0 );
lcHatchBoundEntity( hHatch, hEnt );
hEnt = lcBlockAddArc( hBlock, 15, 5, 5, 270*LC_DEG_TO_RAD, 180*LC_DEG_TO_RAD );
lcHatchBoundEntity( hHatch, hEnt );
hEnt = lcBlockAddLine( hBlock, 15, 10, 0, 10 );
lcHatchBoundEntity( hHatch, hEnt );
hEnt = lcBlockAddArc( hBlock, 0, 5, 5, 90*LC_DEG_TO_RAD, 180*LC_DEG_TO_RAD );
lcHatchBoundEntity( hHatch, hEnt );
lcHatchBoundEndLoop( hHatch );
// add inner boundaries
hEnt = lcBlockAddCircle( hBlock, 0, 5, 2.0, false );
lcHatchBoundEntity( hHatch, hEnt );
hEnt = lcBlockAddRect( hBlock, 12,5, 6, 3, 0, false );
lcHatchBoundEntity( hHatch, hEnt );
// finish boundaries definition
lcHatchBoundEnd( hHatch );
lcBlockUpdate( hBlock, true, 0 );
// zoom view
lcWndZoomRect( hLcWnd, -15, -10, 30, 20 );
}
